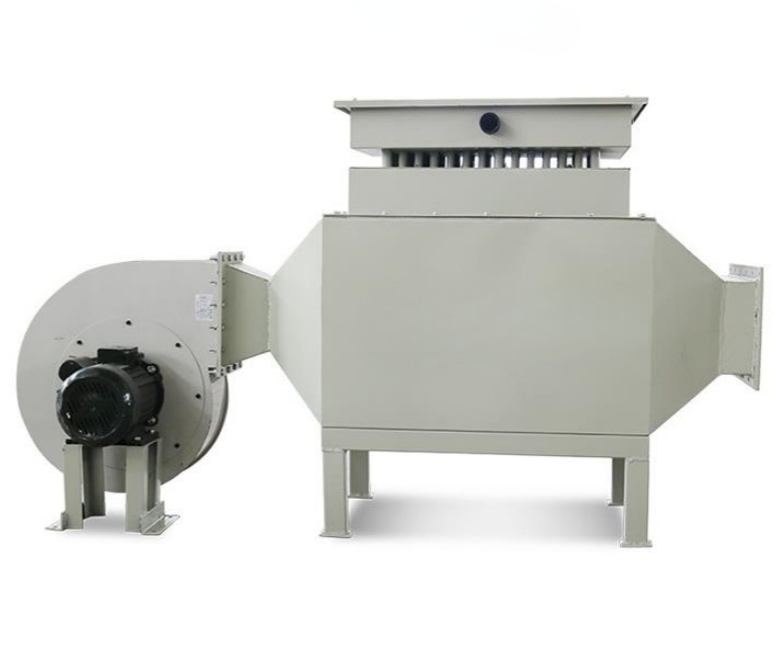

风道加热器（也称风管电加热器、空气电加热器）是一种专门用于对流动空气或工艺气体进行加热的设备，广泛应用于 HVAC（暖通空调）、工业烘干、洁净室、涂装线、防爆暖风系统、新风预热等场景。当用于存在易燃易爆气体或粉尘的危险环境时，需采用防爆型风道加热器。

一、基本结构与工作原理

• 核心部件：

  • 电热管：通常为不锈钢（304/316）金属管状加热元件，内部填充高纯度氧化镁粉绝缘，发热丝为镍铬合金（Cr20Ni80）。
  • 翅片（可选）：在电热管外加装铝或不锈钢翅片，增大换热面积，提升热效率（尤其适用于低风速或高功率场合）。
  • 壳体/框架：碳钢喷塑、镀锌板或不锈钢材质，法兰或翻边接口便于接入风道。
  • 温控系统（可选）：内置PT100、K型热电偶，配合外部控制柜实现恒温、超温保护。

• 工作原理：
  冷空气流经风道，穿过加热器内部的电热管阵列，通过强制对流换热被加热，输出设定温度的热风。

二、主要类型

三、关键设计参数

1. 风量（m³/h）：决定所需换热面积和风阻。

2. 入口/出口温度（℃）：用于计算所需加热功率。
   功率估算公式：
   [ P ,(\text{kW}) = \frac{Q \cdot \rho \cdot c_p \cdot \Delta T}{3600} ]
   其中：

   • ( Q )：风量（m³/h）
   • ( \rho )：空气密度（≈1.2 kg/m³）
   • ( c_p )：空气比热容（≈1.005 kJ/kg·K）
   • ( \Delta T )：温升（℃）

   简化经验公式：
   [ P \approx 0.335 \times Q \times \Delta T \quad (\text{单位：kW，Q 单位 m³/h}) ]

3. 风压/风速：影响电热管表面负荷（一般建议 ≤6 m/s，避免过热）。

4. 表面负荷（W/cm²）：

   • 普通风：≤2.5 W/cm²
   • 高温或洁净要求：≤1.5 W/cm²
   • 防爆场合：需更低以控制表面温度（满足T-rating，如T4 ≤135°C）

5. 接口形式：矩形或圆形法兰（按风道尺寸定制）。

6. 防护等级：IP54（常规）、IP65（户外或潮湿环境）。

四、防爆风道加热器的特殊要求

• 防爆认证：
  • 中国：GB 3836.1 / .2，取得防爆合格证（NEPSI）
  • 国际：ATEX（II 2G Ex db IIC T4 Gb）、IECEx
• 表面温度控制：确保外壳及电热管表面温度低于环境中可燃物的引燃温度（如氢气引燃温度 560°C，但按T4要求设备表面 ≤135°C）。
• 接线盒：隔爆型铸铝/不锈钢接线盒，电缆入口配防爆格兰头。
• 无火花设计：所有电气连接密封，避免电弧外泄。

✅ 注意：即使风机是防爆的，加热器也必须单独具备防爆认证，二者不可互相替代。

五、典型应用场景

六、安装与使用注意事项

• 必须保证最小风量运行，严禁无风干烧（建议加装风压开关或流量传感器联锁）；
• 加热器前后预留直管段（≥2倍风道直径），确保气流均匀；
• 定期清理积尘，防止局部过热或火灾风险；
• 防爆型号必须由专业人员安装，并符合《GB 50058 爆炸危险环境电力装置设计规范》；
• 控制回路建议独立，配置双路超温保护（一级报警，二级断电）。

七、选型需提供信息（供参考）

若您需要具体方案，请提供：

1. 风量（m³/h）
2. 进/出风温度（℃）
3. 风道截面尺寸（mm）或接口法兰标准
4. 使用环境（是否防爆？区域等级？气体组别？）
5. 供电条件（电压、相数）
6. 控制要求（手动/自动？是否需 Modbus 通讯？）

如您有特定工况（如“用于防爆喷漆房，风量 5000 m³/h，升温 20→80℃”），我可帮您快速估算功率并推荐结构形式。欢迎补充！
