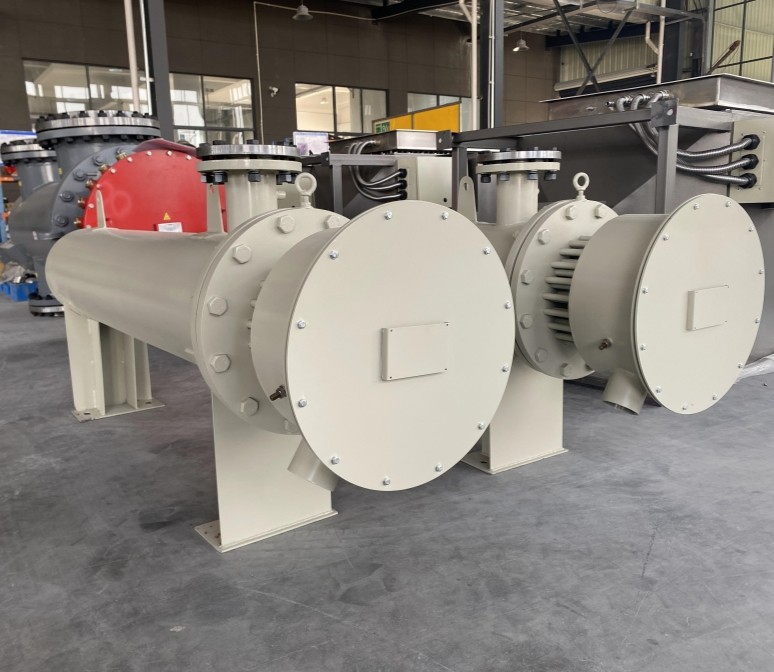

管道加热器（Pipeline Heater / In-line Fluid Heater）是一种直接集成在工艺或输送管道上的电加热设备，用于对流经的液体、气体或气液混合介质进行在线、连续、可控的加热。它结构紧凑、热效率高、响应快，广泛应用于石油、化工、电力、制药、食品、船舶、新能源等工业领域。

一、基本功能与用途

• 升温：将介质从常温加热至工艺所需温度（如反应进料预热）
• 保温/伴热：补偿管道散热损失，维持恒温（如重油输送防凝）
• 防冻：冬季防止水、消防液等冻结
• 粘度调节：降低高粘度流体（如沥青、润滑油）的输送阻力
• 相变辅助：促进溶解、汽化或防止结晶

✅ 核心优势：即开即热、无明火、自动化程度高、安装灵活。

二、主要类型（按介质与工况）

三、典型结构组成

1. 加热元件

   • 材质：304、316L、钛、Incoloy 800、钽等
   • 形式：U型、W型、直管，可带翅片（气体用）
   • 绝缘：高纯氧化镁粉，耐压 ≥2 kV

2. 壳体/筒体

   • 承压设计（0.6~4.0 MPa 常见）
   • 接口：法兰（HG/PN/ANSI）、螺纹（NPT/G）、卡箍（ISO 2852）

3. 测温与控制

   • 双支 PT100：一路控温，一路超温保护（独立回路）
   • 可选：K型热电偶、4–20mA 输出、Modbus 通讯

4. 接线盒

   • 普通型：IP54
   • 防爆型：Ex d IIC T4 Gb，IP66，配防爆格兰头

5. 可选附件

   • 流量开关（防干烧）
   • 压力表/温度表
   • 保温层（减少热损）

四、关键选型参数

1. 加热功率（kW）

根据能量守恒计算： [ P = \frac{Q \cdot \rho \cdot c_p \cdot \Delta T}{3600 \cdot \eta} ]

• ( Q )：体积流量（m³/h）
• ( \rho )：密度（kg/m³）
• ( c_p )：比热容（kJ/kg·K）
• ( \Delta T )：温升（℃）
• ( \eta )：热效率（取 0.93~0.97）
