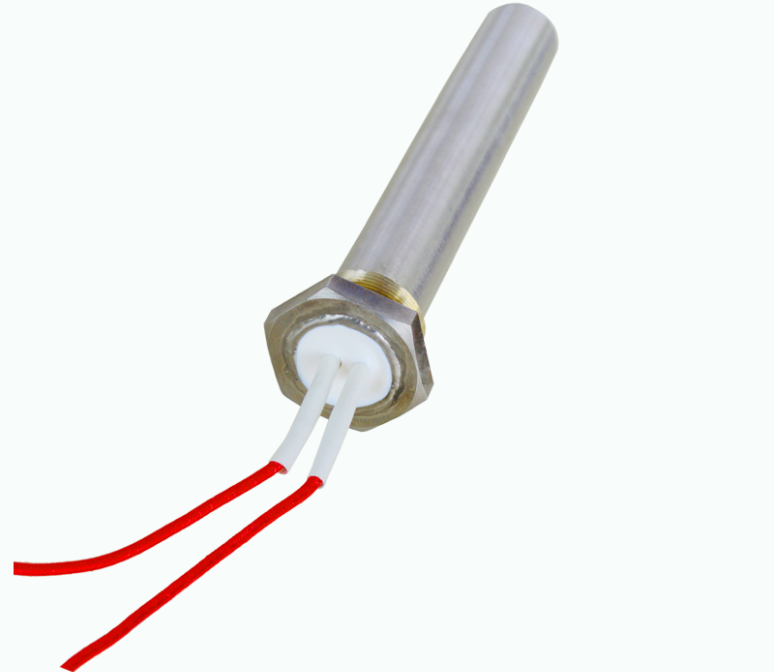

单头电热管

电热管由来:

（单头）或（弹筒）电热管（Cartridge Heaters），在中国电热行业，有一很久称谓的型号：M3。在90年代后期由于电热管在中国广泛应用，电热管的形状也现很多，在中国南方就将这种一头出线的模具用的电热管称为单头电热管，很形像的。在国外称为弹筒式加热器，也是一种形像的叫法，因为弹筒壳是圆柱形，一头也是堵死，与中国叫为单头电热管是巧夺同工之说。

在线咨询

免费咨询热线: 137-0400-1151

单头加热管（也称“单端出线电热管”或“弹筒式加热器”）是一种一端封闭、另一端集中引出电源线的电加热元件，广泛应用于空间受限、需高功率密度或局部精准加热的工业场景。

一、基本结构

单头加热管通常由以下部分构成：

金属护套：常用不锈钢（304、316）、碳钢、钛、Incoloy（因科镍合金）等，根据介质和温度选择。
电热芯（发热丝）：多为镍铬（NiCr）或铁铬铝（FeCrAl）合金电阻丝。
绝缘材料：高纯度氧化镁粉（MgO）填充，提供电气绝缘并高效导热。
引出棒/接线柱：全部从同一端引出，可配接线片、螺纹端子、陶瓷绝缘子等。
封口结构：尾部用硅胶、环氧树脂或陶瓷密封，防潮防震。

⚠️ 与双头电热管不同：单头管所有电气连接集中在一端，另一端为盲端（封闭），便于嵌入模具或狭小孔洞中。

二、主要特点

特点	说明
单端出线	安装布线更简便，尤其适合模具内部埋设。
高功率密度	可设计高达 25–40 W/cm²（视介质而定），适合快速升温。
结构紧凑	直径小（常见 Φ6mm–Φ20mm），长度灵活，可定制弯管。
热响应快	热量集中，热效率高。
可集成热电偶	常在管内预埋K型或J型热电偶，实现温度闭环控制。

三、典型应用场景

注塑模具加热：嵌入模芯或流道，精确控温。
挤出机机筒加热：配合法兰或支架安装。
包装机械：热封刀、切刀加热。
食品加工设备：如封口机、烘焙模具。
实验室设备：小型反应釜、恒温槽。
3D打印热床/喷嘴：高精度温控需求。

四、技术参数（参考）

参数	典型范围
额定电压	12V – 480V（AC/DC）
功率	50W – 5000W（依尺寸和电压而定）
护套直径	Φ3mm – Φ25mm（微型可更细）
长度	20mm – 2000mm+
最高表面温度	300°C – 750°C（取决于材质）
绝缘电阻	≥500 MΩ（冷态，500V DC）
泄漏电流	＜0.5 mA（符合安全标准）

五、选型注意事项

安装孔尺寸匹配：单头管常压入或螺纹旋入金属块，需确保孔径公差合适（一般间隙 0.05–0.1mm）。
表面负荷控制：
- 空气中：建议 ≤ 6–8 W/cm²
- 油中：≤ 15 W/cm²
- 模具钢中：可达 20–30 W/cm²（因导热好）
是否内置热电偶：若需温控，提前说明类型（K型最常见）、位置和引线长度。
引线方式：高温硅胶线、云母引线、陶瓷接线柱等，根据环境温度选择。
防护等级：潮湿或腐蚀环境需加强密封（如IP65）。

六、与双头电热管对比

项目	单头加热管	双头电热管
出线方式	一端集中出线	两端分别出线
安装灵活性	适合嵌入式安装	适合开放式支架/法兰安装
布线复杂度	低（单侧接线）	较高（需两侧布线）
散热均匀性	热端集中	热分布较均匀
常见用途	模具、精密设备	油箱、水箱、烘箱、管道
